Instalações Elétricas

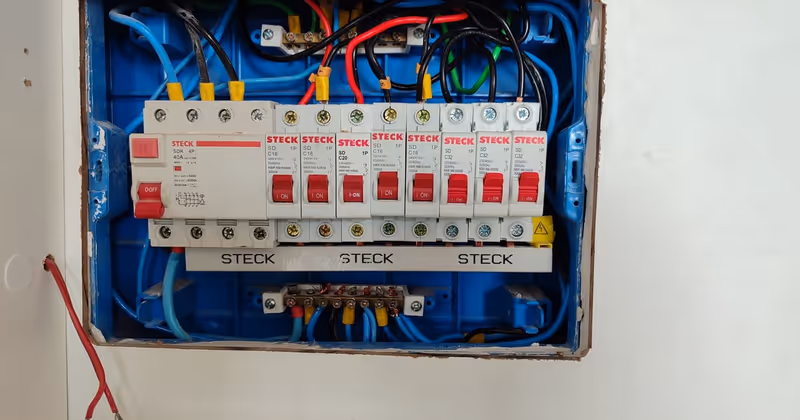

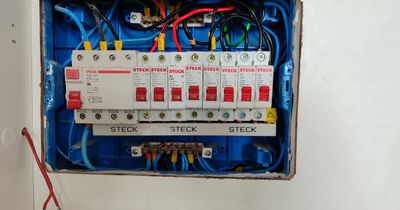

Montagem e Retrofit de Quadros Elétricos

Montamos, reformamos e fazemos retrofit de quadros de distribuição elétrica residenciais, comerciais e prediais, com identificação de circuitos, balanceamento de fases e adequação aos disjuntores DR e DPS exigidos pela NBR 5410.

O quadro de distribuição concentra os disjuntores de todos os circuitos de um imóvel — é o ponto que decide se uma sobrecarga vira um desarme controlado ou um problema maior na fiação. Quadros antigos, sem identificação de circuitos, sem espaço para disjuntores DR e DPS, ou montados sem qualquer critério de balanceamento entre fases, são uma causa recorrente de desarmes, aquecimento e retrabalho em manutenções futuras.

Em imóveis residenciais, comerciais e em áreas comuns de condomínio na região da Av. Faria Lima, é comum encontrar quadros que foram ampliados ao longo dos anos por diferentes prestadores, sem projeto único — resultado em barramentos sobrecarregados, disjuntores de fabricantes incompatíveis e nenhuma documentação de qual circuito atende qual ponto do imóvel. A montagem ou o retrofit correto do quadro resolve isso na origem, em vez de tratar cada sintoma separadamente.

Quando contratar este serviço

• O quadro elétrico atual não tem identificação de circuitos, e ninguém sabe com certeza qual disjuntor atende qual ambiente.
• Disjuntores desarmam com frequência mesmo sem sobrecarga aparente, ou queimam pouco tempo depois de trocados.
• O quadro não tem espaço físico para adicionar o disjuntor DR ou o DPS exigidos pela norma atual.
• Uma ampliação recente (wallbox, ar-condicionado, novo cômodo) exigiu adicionar circuitos e o quadro já está no limite físico.
• O condomínio precisa organizar o quadro de áreas comuns antes de uma vistoria, laudo técnico ou renovação de seguro predial.
• Há sinais de aquecimento, cheiro de queimado ou fiação improvisada dentro do próprio quadro.

Benefícios

• Identificação clara de cada circuito, com etiquetas legíveis que permitem desligar só o ponto necessário durante uma manutenção, sem cortar a energia do imóvel inteiro.
• Balanceamento correto entre fases, distribuindo os circuitos para que nenhuma fase trabalhe sobrecarregada enquanto outras têm folga — reduzindo aquecimento e desarmes desnecessários.
• Espaço físico e elétrico para os disjuntores DR e DPS exigidos pela NBR 5410, mesmo em quadros antigos que não previam esses componentes originalmente.
• Barramentos e conexões revisados, eliminando pontos de mau contato que costumam ser a causa real por trás de disjuntores que queimam repetidamente.
• Documentação do que foi montado, útil tanto para uma manutenção futura quanto para apresentação em vistoria de condomínio ou seguradora.
• Redução de risco de aquecimento e princípio de incêndio originado em conexões soltas ou barramentos sobrecarregados dentro do próprio quadro.

Como funciona

1. Levantamento dos circuitos existentes. Mapeamos o que cada disjuntor do quadro atual realmente atende, testando ponto a ponto em vez de confiar em identificações antigas que podem estar erradas.
2. Avaliação da caixa e do barramento. Verificamos se a estrutura física comporta os circuitos necessários e os disjuntores DR/DPS exigidos, ou se é o caso de substituir a caixa por uma de maior capacidade.
3. Projeto de balanceamento de fases, redistribuindo os circuitos entre as fases disponíveis para equilibrar a carga elétrica do quadro como um todo.
4. Montagem ou retrofit físico, com troca de disjuntores, barramentos e conexões que não atendam mais ao padrão de segurança necessário.
5. Instalação dos disjuntores DR e DPS nos pontos exigidos pela norma, dentro da nova organização do quadro.
6. Identificação definitiva dos circuitos, com etiquetas duráveis correspondendo ao levantamento real feito na primeira etapa.
7. Testes de continuidade e desarme em cada circuito antes de considerar o quadro concluído, confirmando que cada disjuntor protege exatamente o trecho esperado.

Fatores que influenciam o custo

• Número de circuitos existentes e novos a organizar dentro do quadro, o que determina a quantidade de disjuntores e o tamanho da caixa necessária.
• Estado do barramento e das conexões atuais, já que barramentos danificados ou incompatíveis com os disjuntores novos aumentam o escopo do retrofit.
• Necessidade de troca da caixa do quadro, quando a estrutura física atual não comporta os disjuntores DR e DPS exigidos.
• Complexidade do balanceamento de fases, maior em quadros trifásicos com muitos circuitos de potências diferentes do que em quadros monofásicos simples.
• Acesso ao local de instalação, com quadros em áreas comuns de condomínio ou pontos de difícil acesso exigindo mais tempo de execução.
• Necessidade de emissão de documentação técnica formal do que foi montado, para apresentação em vistoria, seguradora ou assembleia de condomínio.

Problemas comuns que resolvemos

• Quadros sem qualquer identificação de circuito. Resolvido com levantamento ponto a ponto e etiquetagem definitiva, eliminando a prática de desligar o quadro inteiro para qualquer manutenção simples.
• Disjuntor que queima repetidamente após a troca. Na maioria dos casos, a causa real é um barramento com mau contato ou um circuito sobrecarregado além do que o disjuntor suporta — não o disjuntor em si.
• Quadro sem espaço para DR e DPS. Resolvido com retrofit da caixa e reorganização dos circuitos existentes para liberar o espaço necessário, sem precisar remanejar toda a fiação do imóvel.
• Áreas comuns de condomínio com quadro montado por diferentes prestadores ao longo dos anos. Organizado com um único levantamento e identificação consistente, facilitando qualquer manutenção futura da equipe do condomínio.

Por que escolher a Ronaldo Américo

O retrofit de quadro elétrico é um serviço em que atalhos não aparecem imediatamente — um barramento mal fixado ou um balanceamento de fases malfeito só se manifesta meses depois, como aquecimento ou desarme recorrente. Por isso tratamos o levantamento de circuitos como etapa obrigatória antes de qualquer montagem, em vez de simplesmente substituir disjuntores no lugar dos antigos.

Nossa experiência em instalações elétricas residenciais, comerciais e prediais na região da Faria Lima também significa que entendemos como o quadro se relaciona com o restante da instalação — padrão de entrada, circuitos de wallbox, climatização e automação — em vez de tratar o quadro como um componente isolado do resto do imóvel.

Retrofit ou substituição completa: como decidir

Nem todo quadro em más condições precisa ser trocado por completo. Quando a caixa está estruturalmente íntegra, tem espaço suficiente para os disjuntores DR e DPS exigidos hoje e o barramento não apresenta dano físico, o retrofit — reorganização interna, troca de disjuntores e conexões, identificação dos circuitos — costuma resolver o problema com menos intervenção e menos tempo de execução do que uma substituição completa.

A substituição integral se justifica quando a caixa é pequena demais para os circuitos atuais e futuros, o barramento está corroído ou danificado, ou o quadro foi montado originalmente sem qualquer critério técnico, com fiação improvisada que compromete qualquer tentativa de reorganização parcial. Em áreas comuns de condomínio, essa decisão também considera se o quadro atende apenas os circuitos atuais ou precisa de espaço reservado para expansões já previstas, como automação de portão, geração de emergência ou pontos adicionais de wallbox na garagem.

Normas técnicas e garantia

Todo quadro montado ou reformado segue os critérios de identificação, balanceamento e proteção da NBR 5410, incluindo a obrigatoriedade do disjuntor DR em circuitos que atendem áreas molhadas e outras situações de risco de choque, além da instalação de DPS conforme a configuração da instalação. Quando aplicável, também observamos os requisitos de segurança da NR-10 durante a própria execução do serviço. Emitimos TRT como parte da documentação técnica do quadro montado, e a execução conta com garantia de mão de obra.

Atendimento nesta região

Executamos montagem e retrofit de quadros elétricos em residências, comércios e condomínios na região prioritária da Av. Faria Lima, com expansão contínua para toda a Grande São Paulo — confira a lista completa de regiões atendidas.

Perguntas frequentes

Todo quadro elétrico residencial precisa ter disjuntor DR?

Sim. A NBR 5410 exige o uso de dispositivo DR (diferencial residual) em circuitos que atendem áreas molhadas, tomadas em geral e outras situações de risco de choque elétrico, sendo item obrigatório em instalações novas e recomendado fortemente em retrofits.

Por que um disjuntor novo queima ou desarma logo depois de instalado?

Na maioria dos casos, o disjuntor não é o problema em si — ele está fazendo o trabalho de proteção corretamente diante de uma sobrecarga real no circuito, um curto-circuito escondido ou um dimensionamento inadequado para a carga conectada. Trocar o disjuntor sem investigar a causa raiz só adia o problema.

Com que frequência o quadro elétrico de um condomínio deve ser revisado?

Para áreas comuns de condomínios, recomenda-se inspeção a cada 6 meses, incluindo termografia dos disjuntores principais quando possível — uma prática que identifica pontos de aquecimento antes que se tornem falha ou risco de incêndio, e que está alinhada às boas práticas da NR-10.

Quando vale a pena fazer retrofit do quadro elétrico em vez de trocar tudo?

O retrofit — reforma do quadro existente, com troca de disjuntores, barramentos e adequação da fiação interna — costuma ser suficiente quando a caixa e a estrutura física do quadro ainda estão em bom estado e comportam os circuitos necessários. A troca completa é indicada quando o quadro é pequeno demais para os circuitos atuais, tem barramento danificado ou não tem espaço para os disjuntores DR e DPS exigidos hoje.

O que é balanceamento de fases e por que ele importa no quadro elétrico?

Em instalações trifásicas, balanceamento de fases é distribuir os circuitos de forma equilibrada entre as três fases, evitando que uma fase fique sobrecarregada enquanto outras trabalham com folga. Um quadro desbalanceado causa aquecimento desigual, perdas de energia e, em casos mais graves, desarme de disjuntores mesmo com carga total dentro do limite contratado.

Por que identificar os circuitos do quadro elétrico é importante?

Um quadro com disjuntores identificados corretamente permite desligar só o circuito necessário durante uma manutenção, em vez de cortar a energia do imóvel inteiro, além de ser exigido em vistorias e facilitar qualquer diagnóstico técnico futuro. É comum encontrar quadros antigos sem qualquer identificação, o que torna até uma troca de disjuntor simples um processo de tentativa e erro.
